<MOD-DIAM> namesto fi simbola za premer
<MOD-DIAM> namesto fi simbola za premer
Na risbi se mi namesto oznake fi simbola za premer izpiše <MOD-DIAM>. Kaj je razlog za omenjeno napako?
-
omarinkovic
- Site Admin
- Prispevkov: 151
- Pridružen: 08 Maj 2014, 12:34
Re: <MOD-DIAM> namesto fi simbola za premer
Za pravilni izpis simbolov je potrebno v SOLIDWORKS nastavitvah imeti nastavljeno pravilno pot do datoteke gtol.sym, ki se nahaja v inštalacisjki mapi "C:\ProgramData\SolidWorks\SolidWorks 20XX\lang\english".

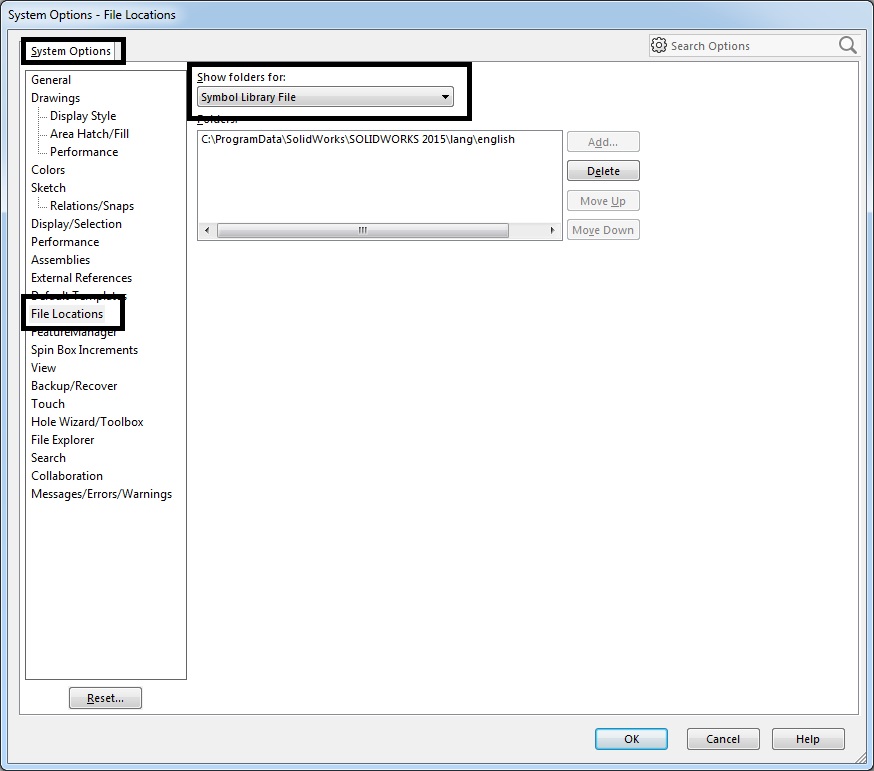

Da preverimo pot do mape odprimo sistemske nastavitve SOLIDWORKS-a pod Tools->Options->System Options->File Location. V meniju Show folders for: izberemo Symbol Library File.
Slika1
V primeru dan nam prikazuje na pot do starejših verzij SOLIDWORKS katere pa smo odstranili se nam na risbi prikazuje zgorej omenjena težava. Tako da v tem primeru odstranite trenutno pot in nastavite novo pot za novo verzijo.
Da preverimo pot do mape odprimo sistemske nastavitve SOLIDWORKS-a pod Tools->Options->System Options->File Location. V meniju Show folders for: izberemo Symbol Library File.
V primeru dan nam prikazuje na pot do starejših verzij SOLIDWORKS katere pa smo odstranili se nam na risbi prikazuje zgorej omenjena težava. Tako da v tem primeru odstranite trenutno pot in nastavite novo pot za novo verzijo.
