Kako se naredi trak v SOLIDWORKS-u? Trak poteka preko več valjev.
Re: Trak v sestavu

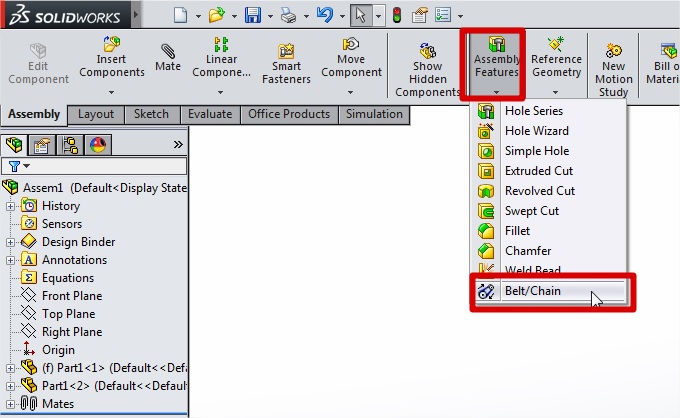

V SOLIDWORKS-u je za izdelavo traku namenjena funkcija Belt/Chain. Ta funkcija se nahaja na zavihku "Assembly" pod "Assembly Features".
V tem ukazu zaporedno izberemo valje po katerih bo potekal trak. Izberemo lahko tudi kakšen premer ima posamezen valj. Vrstni red valjev lahko spreminjamo s puščicama v ukaznem oknu. S puščicami pri valjih spreminjamo pot traku okoli valja. "Belt Location Plane" definira ravnino na kateri bo narisana pot traku. Pod "Properties" imamo 4 nastavitve:
• "Belt Length - Driving" - če odkljukamo to možnost, bomo traku mi definirali dolžino. To lahko naredimo le v primeru, da ima vsaj eden od valjev prosto premikanje.
• "Use Belt Thickness" - če definiramo debelino traku, se bo pot traku za polovico debeline odmaknila od valja.
• "Engage belt" - če vključimo to možnost, se bodo dodale mate relacije, ki bodo povezale vse elemente, ki so vezani na trak. Če bomo zavrteli en valj, se bodo zavrteli tudi ostali valji.
• "Create belt feature" - doda v sestav kos, ki je namenjen temu, da bo nastal valj. V kosu je že pot traku. Mi moramo narediti tudi profil , ki ga nato s funkcijo "Sweep" potegnemo po poti.
• "Belt Length - Driving" - če odkljukamo to možnost, bomo traku mi definirali dolžino. To lahko naredimo le v primeru, da ima vsaj eden od valjev prosto premikanje.
• "Use Belt Thickness" - če definiramo debelino traku, se bo pot traku za polovico debeline odmaknila od valja.
• "Engage belt" - če vključimo to možnost, se bodo dodale mate relacije, ki bodo povezale vse elemente, ki so vezani na trak. Če bomo zavrteli en valj, se bodo zavrteli tudi ostali valji.
• "Create belt feature" - doda v sestav kos, ki je namenjen temu, da bo nastal valj. V kosu je že pot traku. Mi moramo narediti tudi profil , ki ga nato s funkcijo "Sweep" potegnemo po poti.
