RealView manjka, če imam odprt velik sestav

[caddy]

Imam sestav, ki ima 658 komponent. Ko odprem sestav, nimam možnosti prikaza geometrije v RealView?

[omarinkovic]

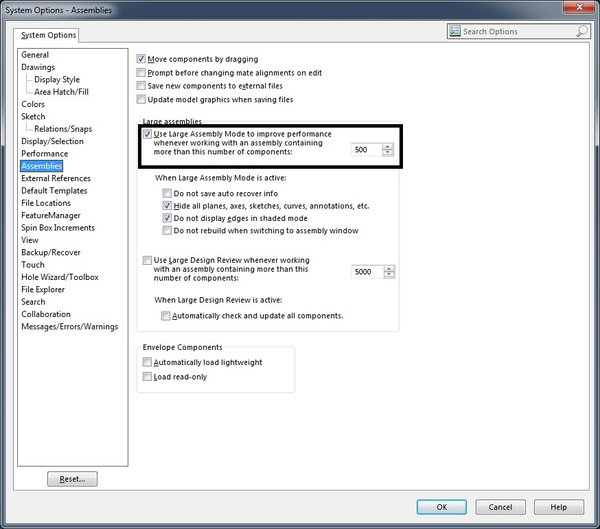

V primeru, da v velikem sestavu nemoremo vkloptit RealView je razlog naslednji. Število komponent presega število, katero je nastavljeno v nastavitvah za Large Assembly Mode (Tools->Options->Assemblies). Kar pomeni, da v sestavu imamo odprto samo 3D geometrijo komponent brez drevesne strukture.

Slika1
Da lahko vklopimo RealView, moramo narediti naslednje:
- izklopimo Large Assembly Mode
- povečamo število komponent na naprimer 700

V tem primeru se nam geometrija sestava odpre kot Resolved z celotno drevesno strukturo in možnostjo za vklop ali izklop RealView.
