Izbiranje kosov z drugim kosom

[caddy]

V sestavu želim izbrati vse kose, ki se križajo s kosom A. Kako to naredim?

[rzabkar]

Če želimo najti kose, ki se križajo z nekim kosom (kos A), moramo kos A definirati kot Envelope. Kos spremenimo v Envelope tako, da ga kliknemo v drevesni strukturi in izberemo "Component Properties...".

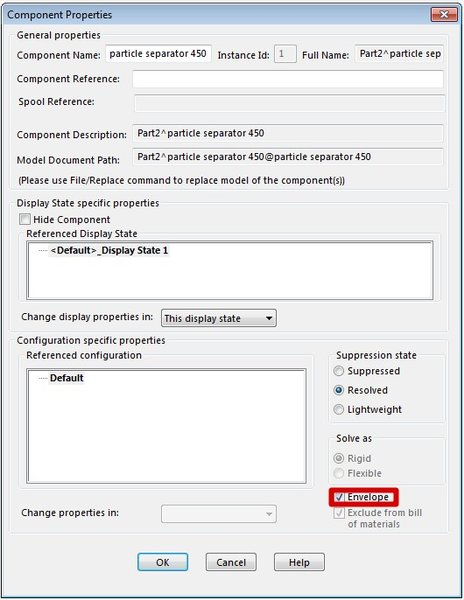

V oknu, ki se odpre, dodamo kljukico pred "Envelope". Samodejno se doda tudi kljukica "Exclude from bill of materials". To pomeni, da Envelope elementi niso vključeni v kosovnico.

Sedaj z desnim klikom izberemo Envelope kos v drevesni strukturi in izberemo "Envelope->Select Using Envelope...". Odpre se okno, kjer določimo pravila za izbiranje elementov (elementi znotraj, elementi zunaj, elemeti, ki prečkajo mejo). Ko kliknemo "OK", se bodo izbrali elemeti, ki zadoščajo prej določenim pravilom.
