Prikaz mase na grafičnem oknu

[caddy]

Vprašal bi, če lahko težo (ali kako drugo spremenljivko) nekega part-a avtomatsko prikažem na grafičnem oknu. Da mi prikaže posodobljene vrednosti.
Rad bi videl, kako se teža spreminja, ko spreminjam part.

[BMarolt]

Lahko.

Ko definiramo material za nek "Part", gremo na:

File/Properties...

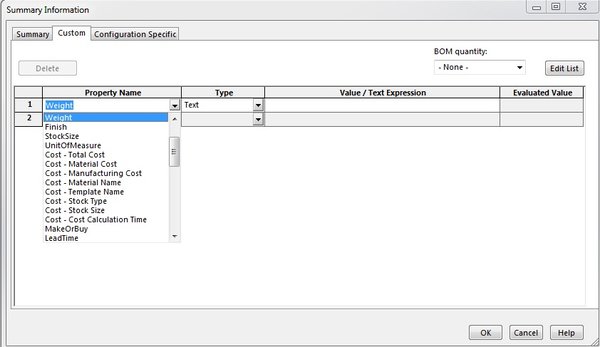

Odpre se nam okno "Summary Information" v katerem izberemo zavihek "Custom". Pod "Property Name" izberite "Weight", pod "Value" pa izberite "Mass".

Kliknite OK za potrditev.


Nato pojdemo na:

Insert/Annonations/Note

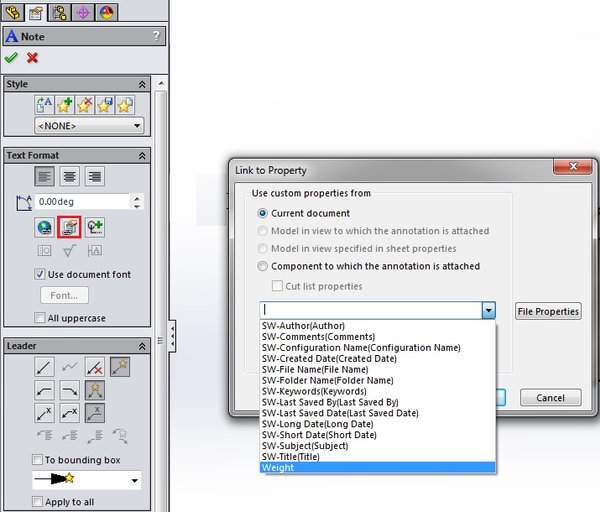

Na "Property Manager"-ju pod "Text Format" izberemo simbol za "Link to Property" (na spodnji sliki označen z rdečim okvirjem).

Odpre se nam okno "Link to Property" na katerem izberemo "Weight".

Pritisnemo OK in nato samo še kliknemo nekje na grafično okno, da pozicioniramo okvir v katerem bo izpisana masa.



Še enkrat izberemo OK in je opravljeno.
