Kopiranje kosov v sestavu z novimi relacijami (mate-i)

[caddy]

V sestavu imam geometrijo v katero je potrebno večkrat vstaviti isto skupino kosov na enak način (pokrov z vijaki npr.). Pattern v tem primeru ne pride v poštev. Je še kakšna dodatna možnost za dodajanje teh kosov?

[rzabkar]

V takšnih primerih pride v poštev funkcija "Copy with Mates". Za zagon te funkcije izberemo kose, ki jih želimo kopirati, v delovni prostor kliknemo z desnim klikom in izberemo "Copy with Mates". Ta ukaz kopira izbrano geometrijo in njene relacije (mate-e).

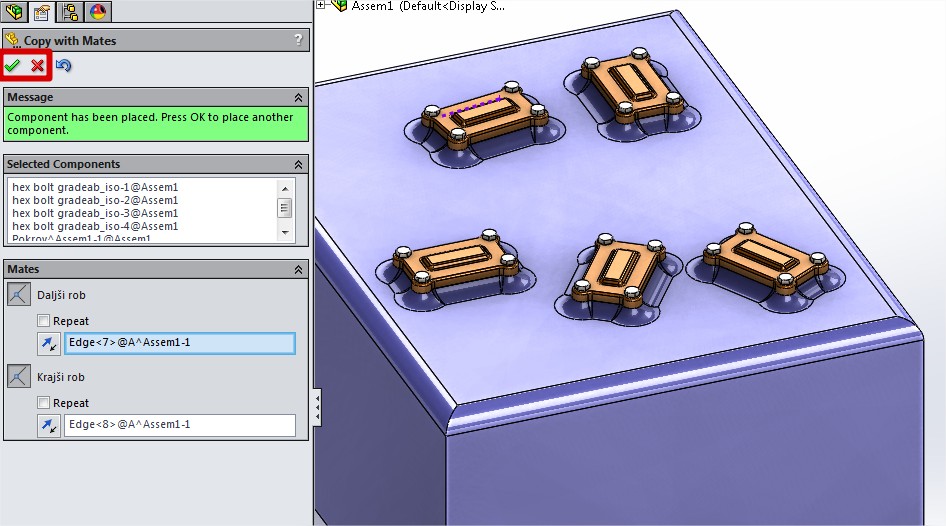

Copy with mates 1.jpg (63.45 KiB) Pogledano 2737 krat

V ukaznem oknu se prikažejo komponente, ki jih kopiramo ter prvi dve relaciji (mate-a). Za lažje izbiranje entitet relacij, si prvi relaciji lahko preimenujemo.

Sedaj moramo izbirati nove entitete na katere se bodo pripele relacije. Ko izberemo dve primerni entiteti, se v sestav postavijo novi kosi. Če potrdimo z OK (zelena kljukica), bomo imeli možnost izbiranja novih entitet za dodajanja naknadnih kosov. Če izberemo Cancel (rdeč križ), pa izstopimo iz ukaza.
