Dimenzije znotraj šrafure

[caddy]

Ko postavljam dimenzije znotraj šrafure na risbi se vrednosti dimenzij nevidijo. Kako lahko nastavim se okoli dimenzije odstrani šrafura?

[omarinkovic]

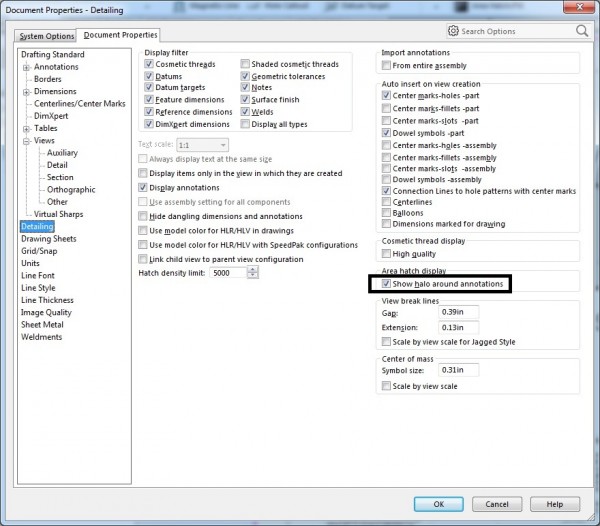

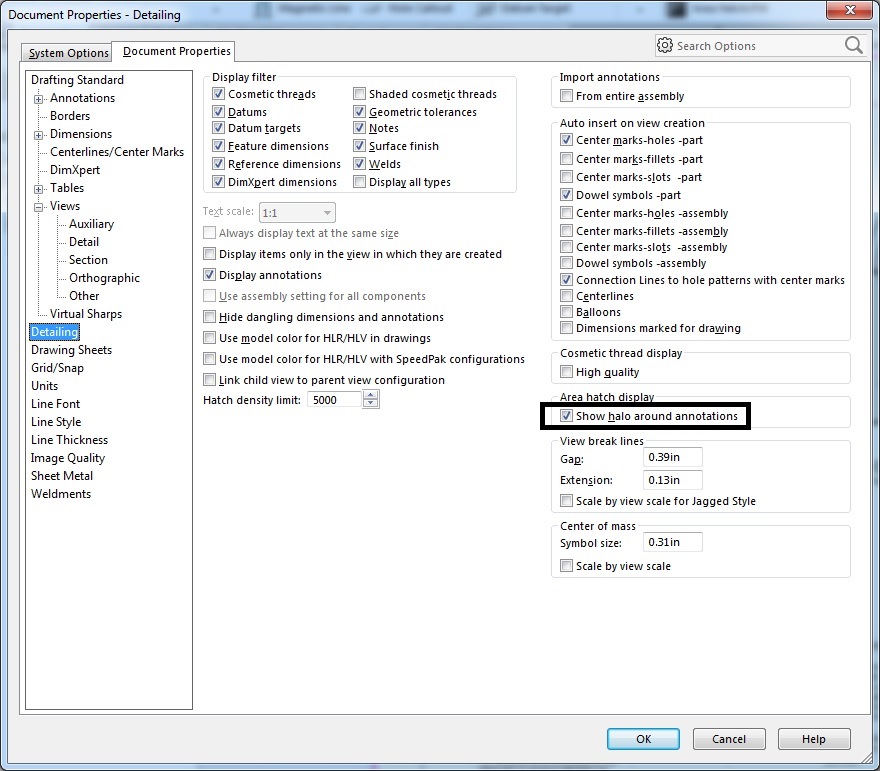

Da se odtrani šrafura okoli dimenzije na risbi je potrebno imeti vključeno funkcijo "Show halo around annotations", ki se nahaja v SOLIDWORKS nastavitvah pod Tools->Options->Document Properties->Detailing->Are Hatch Display

Ker je funkcija del Document Properties lahko po vključeni funkciji risbo shranite kot predlogo in jo imate za vedno vključeno.
