CAMWorks struženje - unikat nož

[T_Kotnik]

Od: dorovic
za: T_Kotnik
Kako definiram (dodam) novo (svoje oblikovano) orodje-struzni noz v knjiznico?

[T_Kotnik]

Pozdravljeni,

Unikat orodje lahko dodate:
- preneseno že zmodelirano orodje
- skica oz. da sami narišete orodje v SOLIDWORKS-u

To naredite tako:

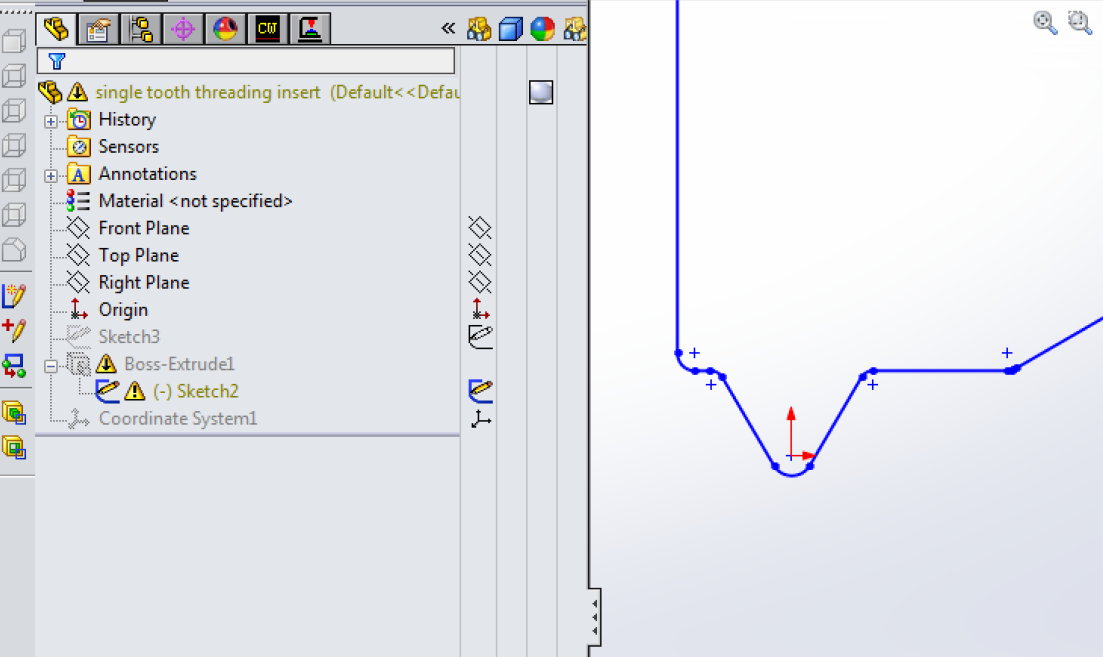

1. Narišite skico - pogoj je, da je radius noža postavljen v SOLIDWORKS-ov nulti koordinatni sistem (rdeč koordinatni sistem - slika).

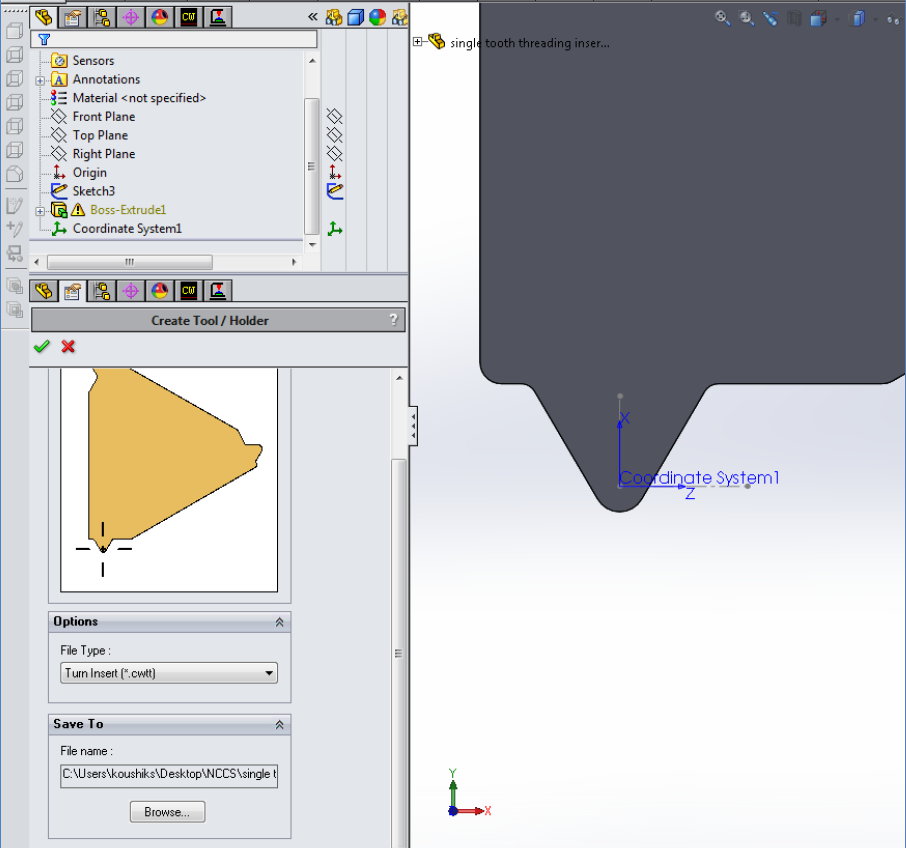

2. Izdelajte model z debelno ploščice in v CAMWorks meniju kliknite na CAMWorks user defined too/holder (V oknu Create tool / Holder morate videti predogled kot je na sliki spodaj).
File Type = Turn tool
Save to = shranite na poljubno lokacijo na disku.

Potrdite Ok (kljukica)

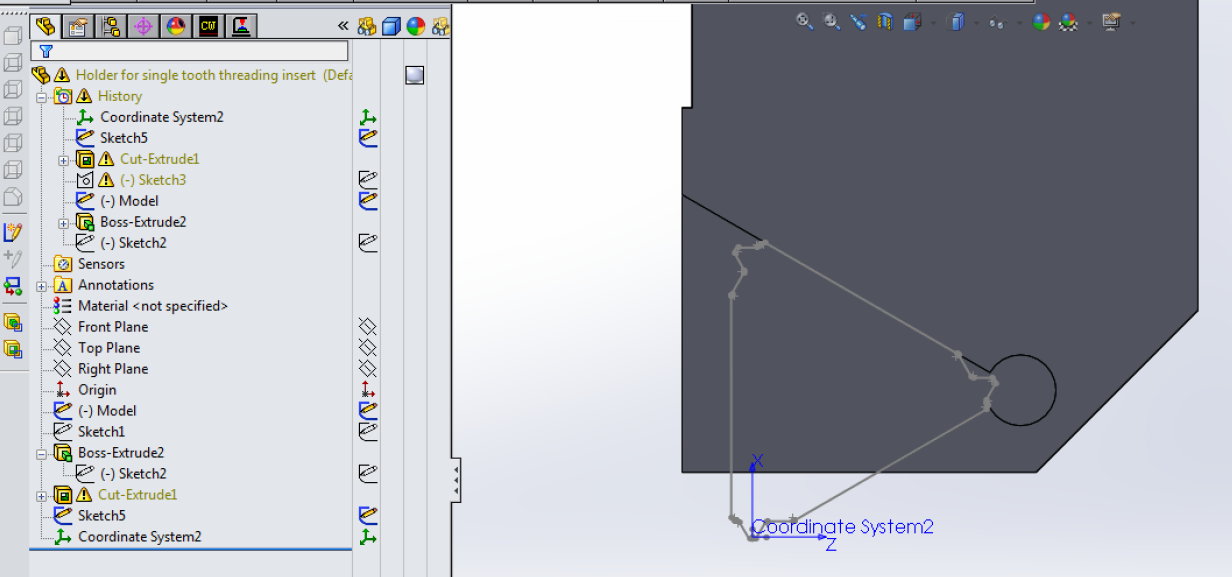

3. Po enakih korakih lahko naredite še držalo za ploščico.

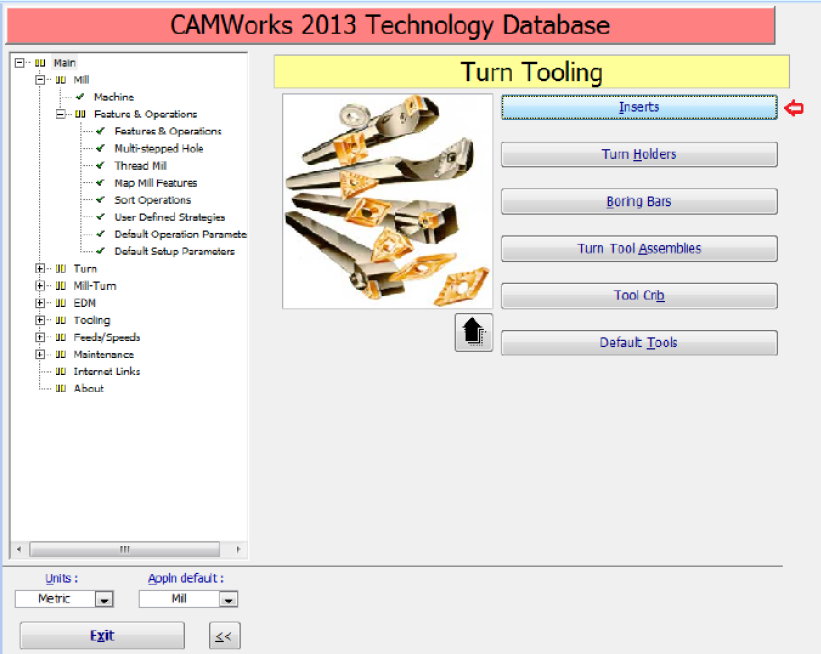

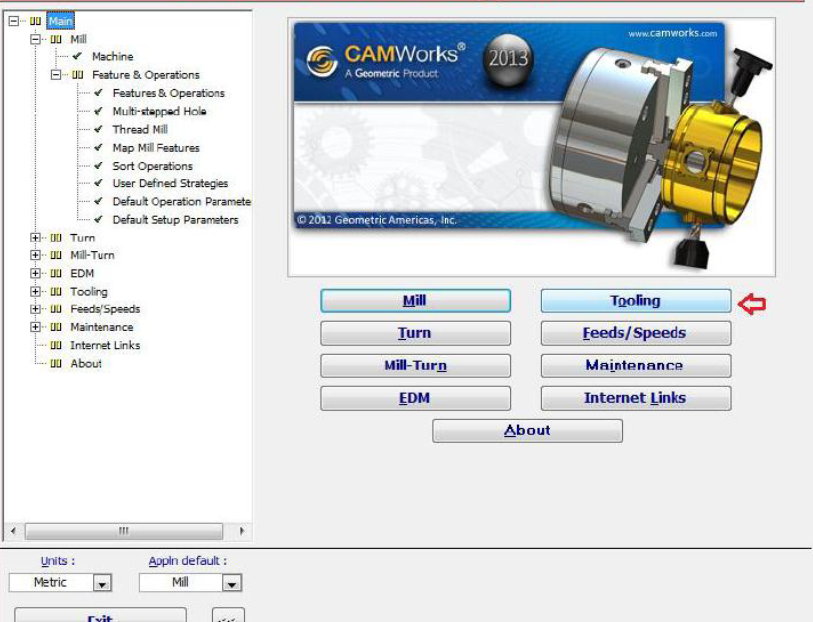

4. Odprite tehnološko bazo in slekite slikam spodaj.

5. Izberite vrednosti kot so prikazane na sliki spodaj

6. Vrnite se korak nazaj in izberite:
attachment=2]Figure_2017.05.22_12h58m37s_009_.jpg[/attachment]

7. V spodnjem oknu nastavite debelino ploščice , ime in lokacijo ploščice.

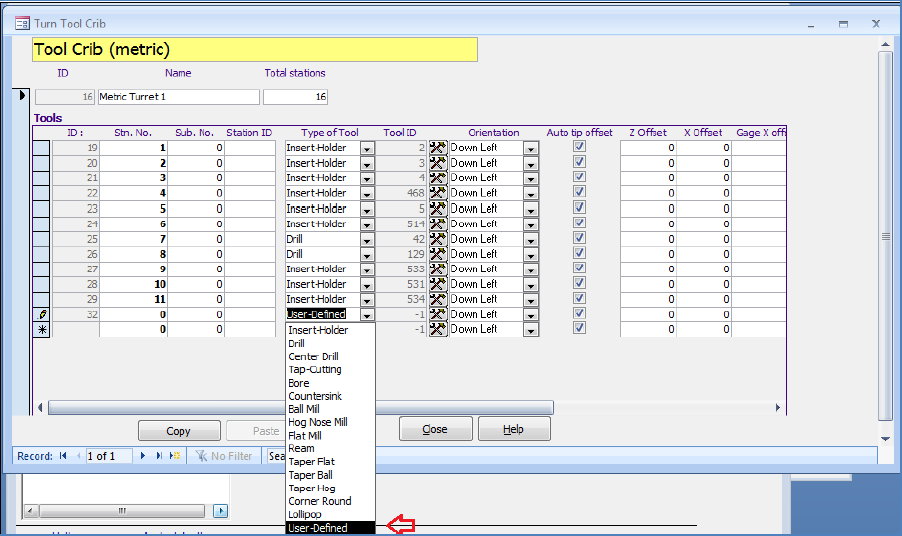

8. Zaprite TechDB in odprite bazo orodja za vaš stroj v CAMWorks -> Machine -> Tool Crib

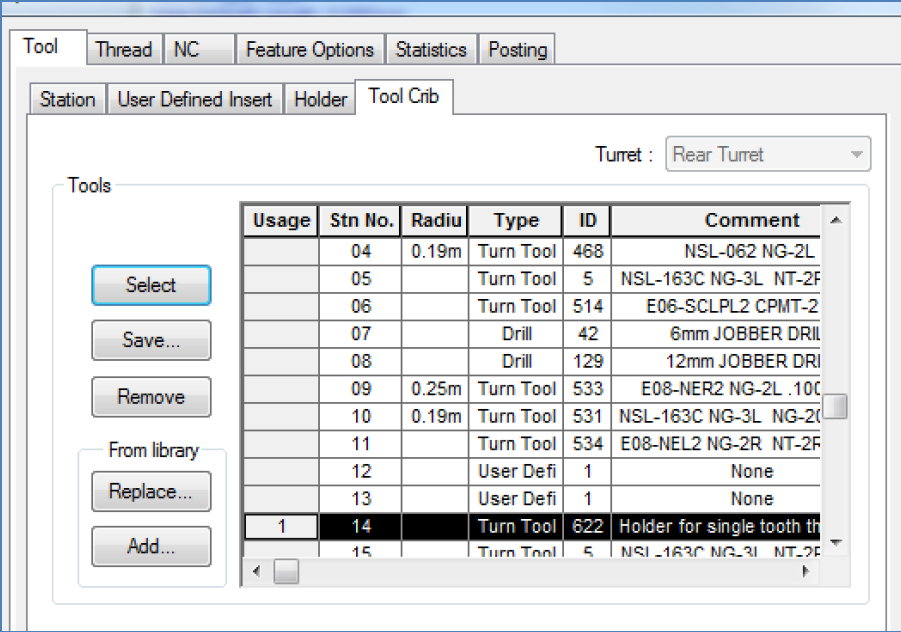

9. Dodajte novo unikat orodje.

10. S tem ste dodali novo orodje.

Hvala
