DWG datoteka razvite pločevine
Objavljeno: 29 Jan 2015, 15:57
Napisal/-a caddy
Kako naj naredim dwg datoteko razvite pločevine?
Re: DWG datoteka razvite pločevine
Objavljeno: 29 Jan 2015, 15:58
Napisal/-a rzabkar
V SOLIDWORKS-u naredimo pločevino, ki jo lahko razvijemo.
Z desnim klikom v drevesni strukturi izberemo "Flat-Pattern" in izberemo "Export to DXF/DWG".
Shranimo DWG ali DXF razvite pločevine. Potrebno je še določiti izhodne parametre.

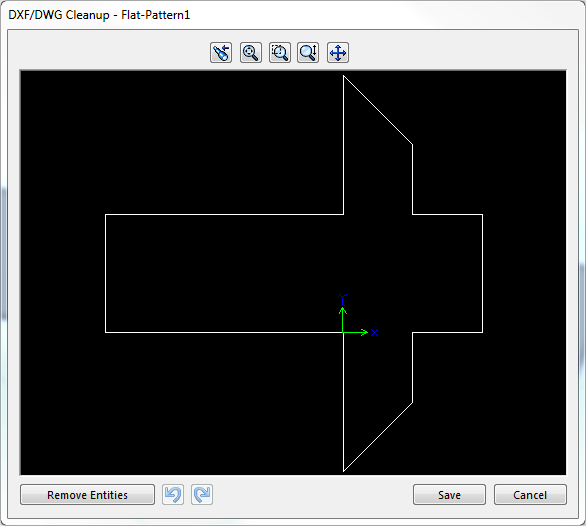

Na koncu se pojavi še predogled narejene datoteke.
- Flat pattern 4.png (15.89 KiB) Pogledano 2461 krat
