Ali lahko s SOLIDWORKS-om generiramo bar kode za na risbo?

To lahko naredimo v SOLIDWORKS-u.
Sam SOLIDWORKS nima funkcije za generiranje bar kode. Za generiranje takšne kode pa lahko uporabljamo fonte iz Windows-ov, ki jih uporablja tudi SOLIDWORKS.
Primer fonta za izdelavo bar kod: http://www.free-barcode-font.com/
Najprej se prenese font na računalnik in se ga inštalira.
Nato se v SOLIDWORKS-u naredi označbo (Note). Če se font te označbe spremeni na font za generiranje bar kode, se bo tekst spremenil v bar kodo.

Da lahko prikažemo črtno kodo v SOLIDWORKS-u je potrebno imeti med Windows pisave pisavo za bar kodo (črtno kodo). Pisavo lahko si lahko prenesemo na naslednji povezavi http://www.idautomation.com/free-barcod ... de39-font/.

Ko imamo pisavo dodano pa lahko sedaj črtno kodo izpišemo v SOLIDWORKS-u kot 3D model ali kot opombo na risbi.

Da črtno kodo uporabimo kot 3D model je potrebno narediti naslednje:
a. V partu odprimo novi Sketch na željeno ravnino
b. Narišimo pomožno linijo na katero izpišemo naš tekst
c. Nato izberemo funkcijo Text na Sketch zavihku in pod Curves izberemo našo pomožno linjo
d. Ko v oknu za Text vpišemo naše besedilo, recimo 123456 se nam v Sketchu izpišejo omenjene številke v pisavi katere je izbrana v nastavitvah
e. Da sem nam številke izpišejo kot črtna koda je potrebno zamenjanti pisavo. Tako da v oknu Text izključimo opcijo »Use document font« in kliknemo Font.

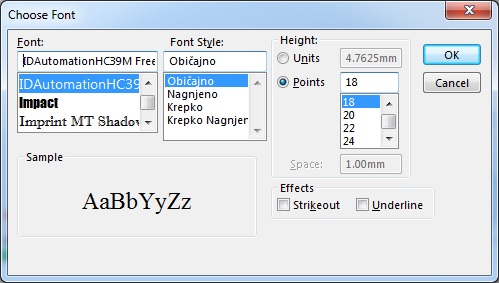

f. V oknu Choose Font izberemo našo željeno pisavo »IDAutomationCode39« ter potrdimo okno Choose Font.
g. Sedaj se nam besedilo izpiše kot črtna koda.
h. Če želimo iz omenjenega besedila ustvariti 3D model kliknemo Extrude Boss/Base in določimo dolžino teles.
Če želimo črtno kodo izpisati na risbi kot opombo pa lahko to naredimo na dva načina.
Če je opomba vrednost nekega parametra kosa ali sestava naredimo naslednje:
i. Recimo da imamo parameter ki se imenuje »crtna koda« in vrednost parametra je »123456«
j. Sedaj na risbi dodamo vsaj en pogled našega kosa
k. Da izpišemo vrednost našega parametra pa dodamo opombo pogledu z funkcijo Note in polje za opombo postavimo znotraj okvirja pogleda.
l. Izberemo Link to property in v oknu Link to Property izberemo »Model in view to which the annotation is attached« ter v meniju izberemo ime našega parametra »crtna koda« in potrdimo.
m. Potrdimo okno Link to property in na listu vidimo izpisano vrednost našega parametra
n. Da prikažemo vrednost našega parametra je potrebno še zamenjati pisavo na »IDAutomationCode39« v oknu Formatting in potrdimo.
Na tak način zagotovimo da se črtna koda izpiše iz parametrov kosa ali sestava.

Drugi način je da se doda neodvisen tekst kot opombo.
V tem primeru izberemo Note in dodamo polje za opombo na željeno pozicijo na listu. V Formatting oknu izberemo pisavo »IDAutomationCode39« in napišemo željeni tekst.
