Izvoz risbe v DWG format

Odgovor Napisal/-a caddy » 26 Nov 2015, 14:20

Ko izvažam risbo iz SOLIDWORKS-a v DWG/DXF dimenzije entitet niso v merilu 1:1.
omarinkovic
Site Admin
Prispevkov: 142
Pridružen: 08 Maj 2014, 12:34

Re: Izvoz risbe v DWG format

Odgovor Napisal/-a omarinkovic » 26 Nov 2015, 14:21

Če želimo da so SOLIDWORKS risbe izvožene v DWG ali DXF v merilu 1:1 je potrebno v SOLIDWORKS-u za izvoz vključiti "Sacle output 1:1".

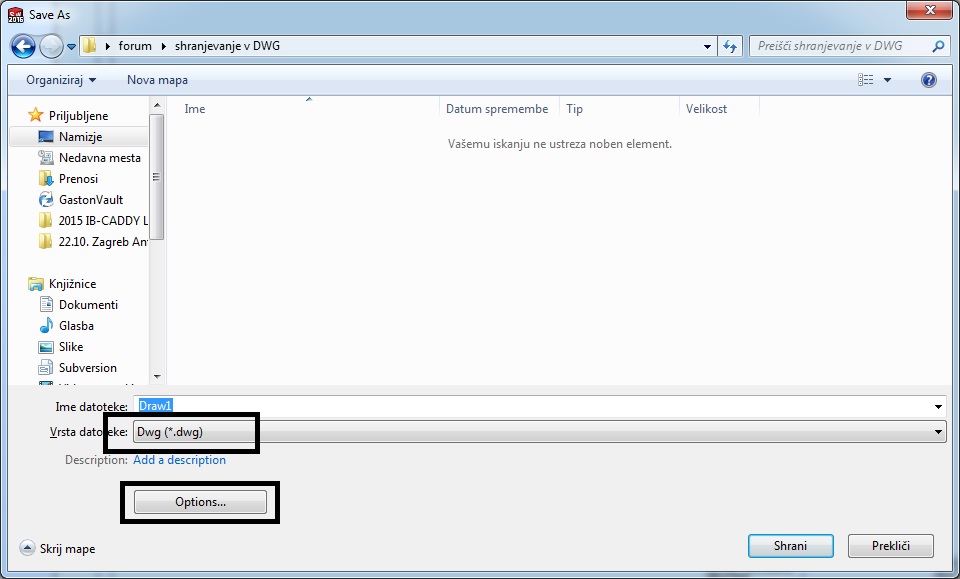

To naredimo tako da ko imamo odprto risbo gremo na File->Save as in v filtru izberemo DWG ali DXF format ter kliknemo Options....

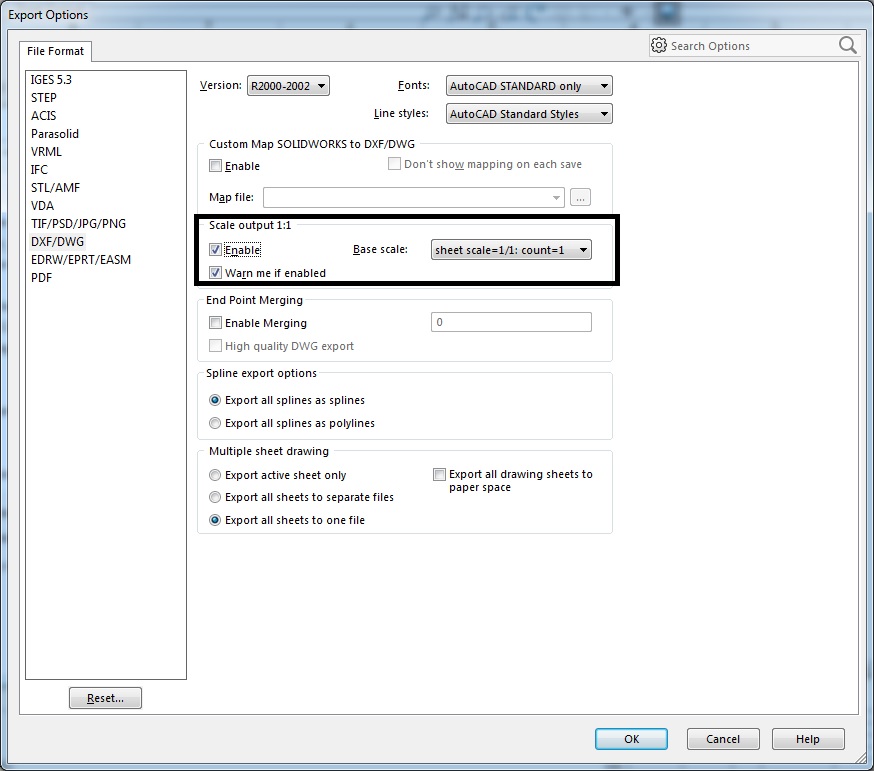

V oknu Export Options vključimo funkcijo "Sacle output 1:1".
S tem se risba izvozi v merilu 1:1. Ko imamo omenjene opcije nastavljene za eno risbo nam ni potrebno ponovno vključiti isto funkcijo ob shranjevanju naslednje risbe.
